Cette machine-outil offre un large éventail d'applications. Elle est principalement utilisée pour la découpe de cercles extérieurs, de trous intérieurs, de faces frontales, de cônes, de gorges et de filetages métriques, impériaux, modulaires et diamétraux de diverses pièces rotatives. Elle peut également être utilisée pour le perçage, l'alésage, l'expansion, le moletage, l'emboutissage de rainures d'huile, etc. Elle est adaptée à l'usinage des métaux ferreux et non ferreux avec des outils en acier rapide et en carbure.

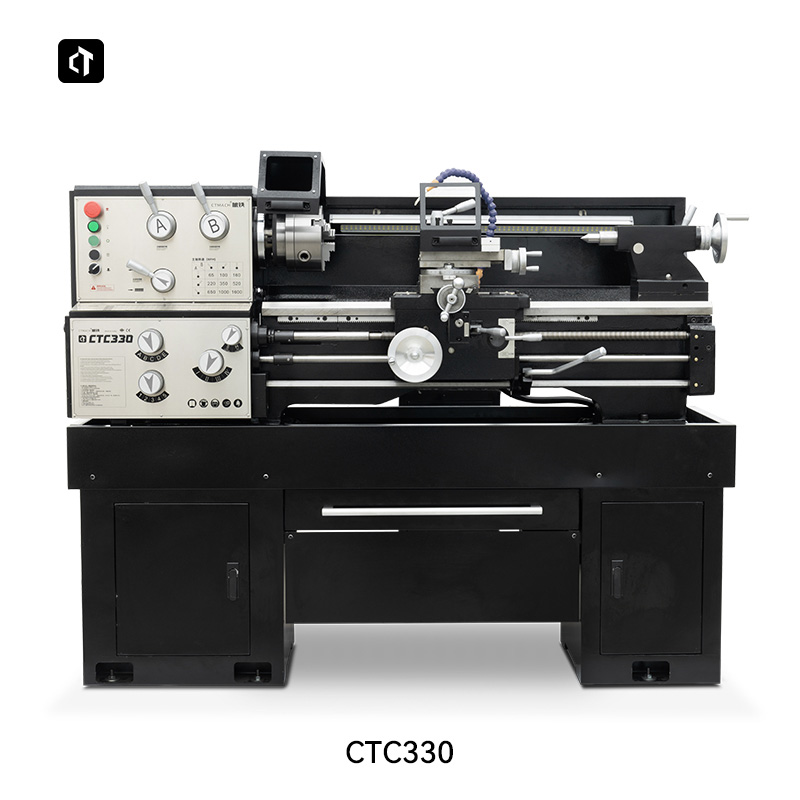

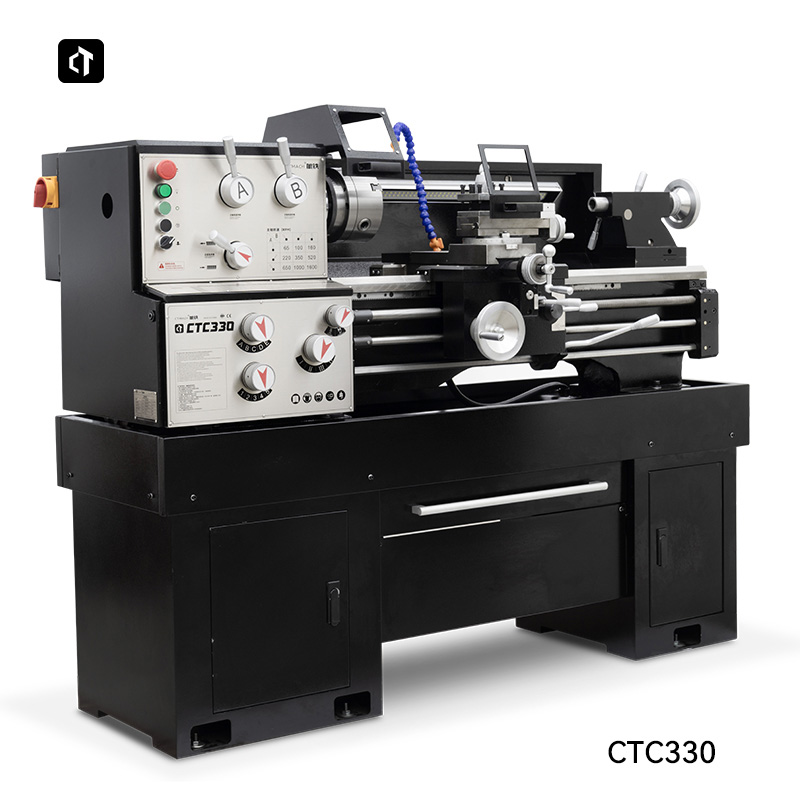

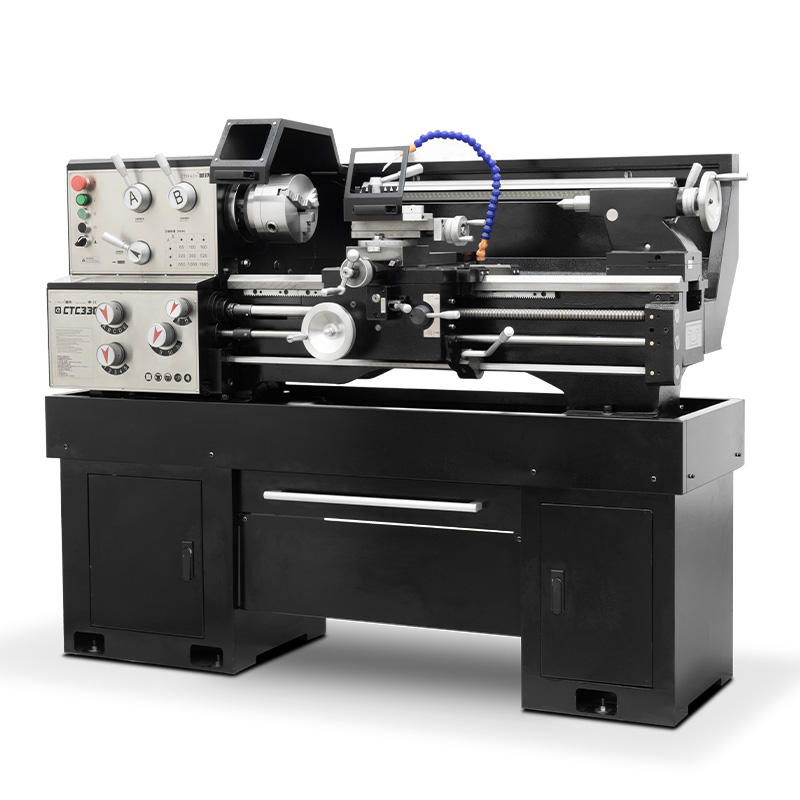

Modèle :
CTC330Se balancer au-dessus du lit :
330mmBalancer sur le toboggan croisé :
205mmDistance entre les centres :
750mmMoteur :
2.2 KwCaractéristiques
Conception de structure à double guidage en V rectifiée avec précision, avec une rigidité extrême.

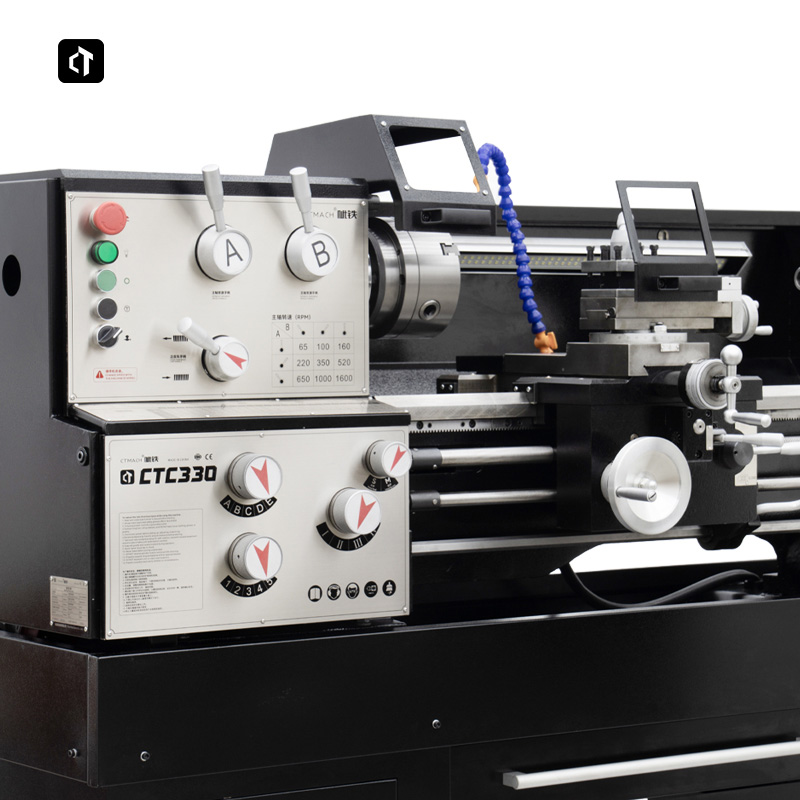

Le système de broche offre une excellente rigidité et une grande précision. Le dispositif d'entraînement principal est optimisé et l'engrenage du boîtier de broche est taillé avec précision.
Moteur de broche 2KW, puissant, vitesse de broche 70~2000r/min, transmission à engrenages, 9 vitesses.
Alimentation automatique verticale et horizontale, peut tourner les fils à gauche et à droite et peut tourner les fils communs sans changer la roue suspendue.
Meuble de sol lourd, forte stabilité, tiroir de drainage coulissant intégré.
Equipé de phares de travail et d'un système de refroidissement.
| Modèle | CTC330 |
| Balançoire au-dessus du lit | 330 mm |
| Balancement sur glissière transversale | 205 mm |
| Swing au-dessus de l'écart | 500 mm |
| Distance entre les centres | 750 mm |
| Largeur du lit | 210 mm |
| Hauteur de l'outil adaptée | 20 mm |
| Course transversale du chariot | 200 mm |
| Course du coulisseau supérieur | 120 mm |
| Alésage de la broche | 38 mm |
| Plage de vitesse de broche | 70～2000 tr/min (9） |
| Conicité du nez de broche | MT5 |
| Filetages à pas métriques | 0,45 à 4 mm (17) |
| Filetages à pas impériaux | 4 1/2～64 1/n"（24） |
| Fil à module | 0,45～4π mm （17） |
| Diamètre du filetage | 15～192 π/n" （20） |
| Gamme d'alimentation longitudinale | 0,06 à 1,60 mm |
| Gamme d'aliments pour animaux | 0,015 à 0,4 mm |
| Course du vérin de la contre-pointe | 100 mm |
| Cône de la contre-pointe | MT3 |
| Puissance du moteur principal | 2,2 kW |
| Dimensions hors tout (L × l × H) | 1650*700*1300mm |
| NO | 660 kg |
