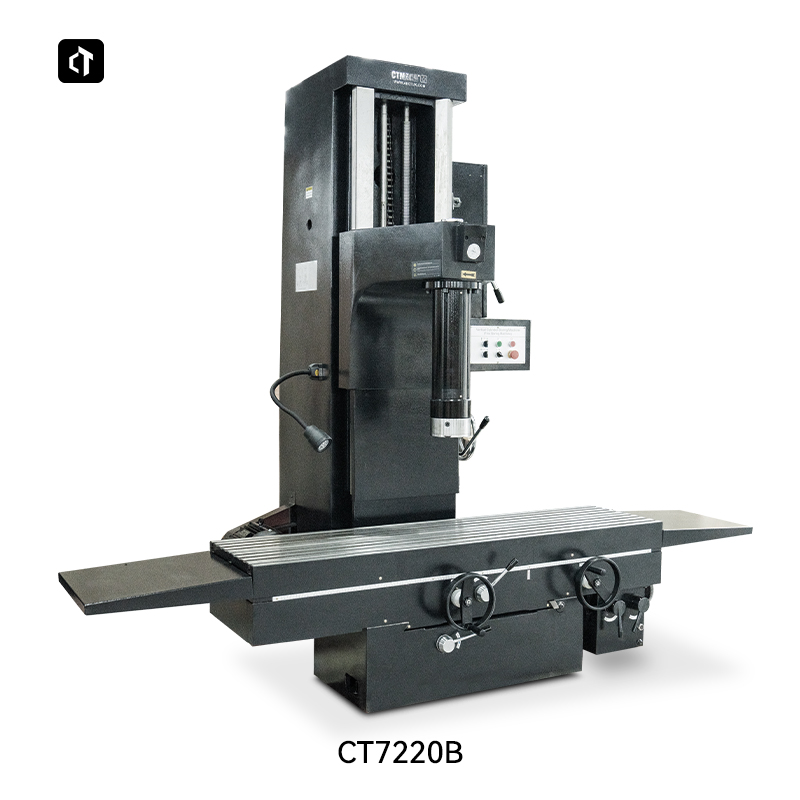

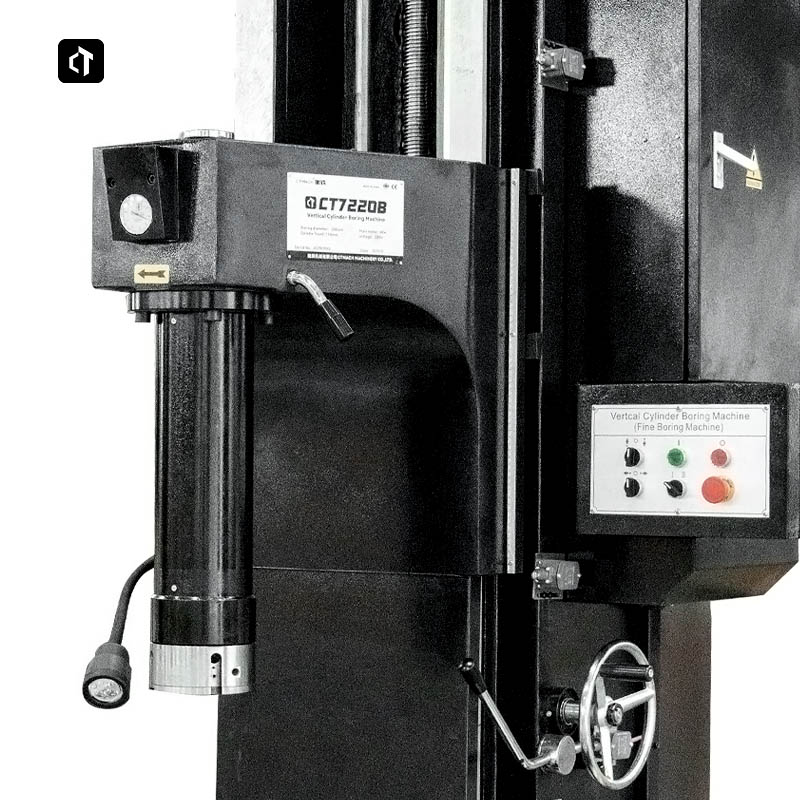

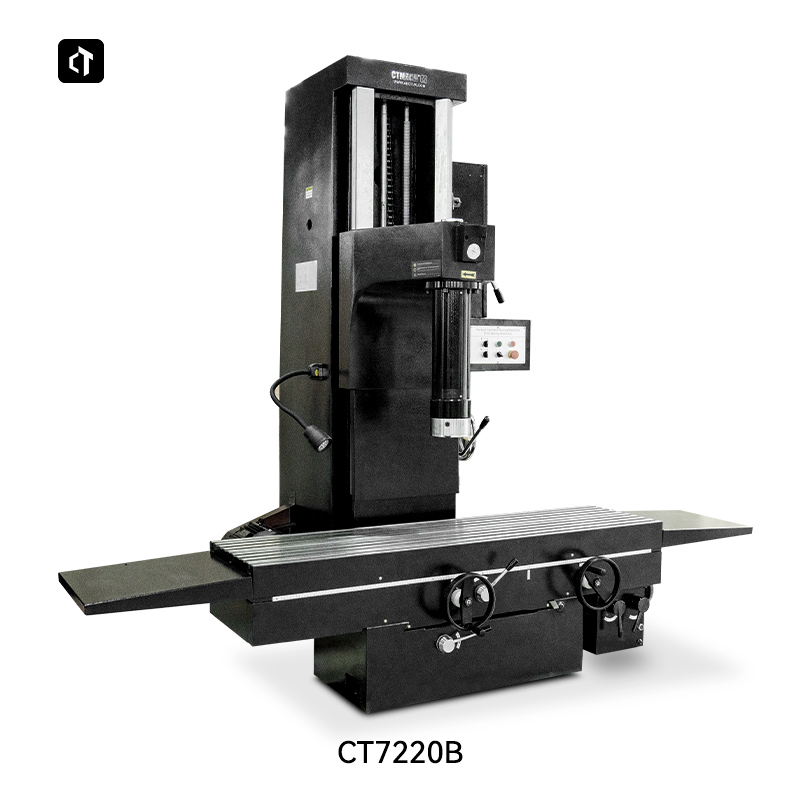

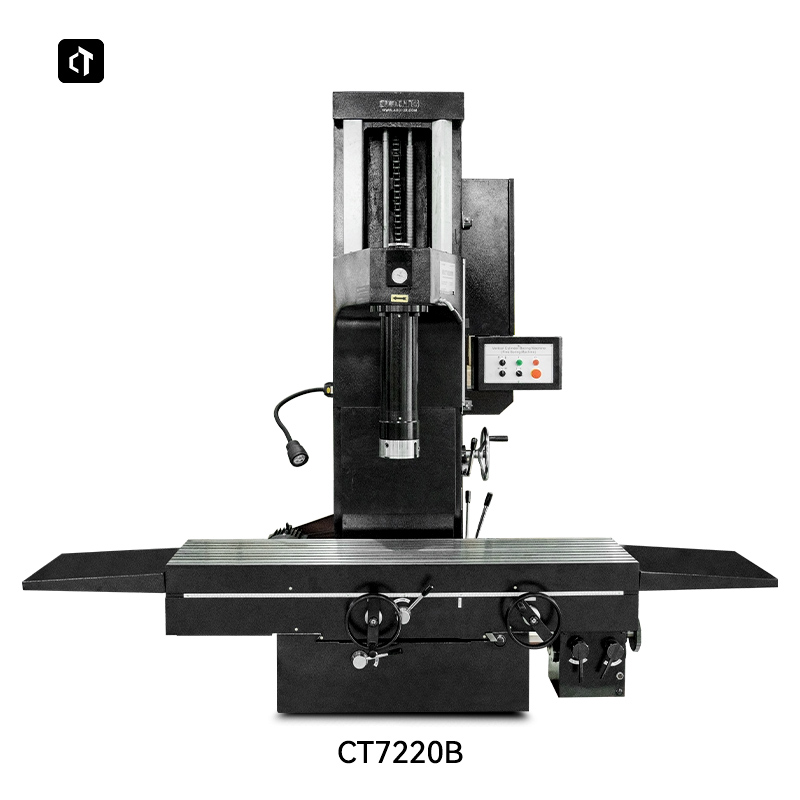

La machine est principalement utilisée pour aléser le trou du cylindre du moteur à combustion interne et le trou intérieur du manchon de cylindre des voitures/tracteurs, etc., ainsi que pour l'alésage grossier/fin, le grattage et la réparation des trous d'autres pièces de la machine.
Il présente les avantages d'une grande rigidité, d'une excellente stabilité lors de l'usinage à grande vitesse et d'un déplacement mécanique de la table transversale. L'alternance aisée entre l'alésage et le fraisage, permettant notamment de réaliser des fraisages sur le plan du cylindre, est disponible en option.
Principalement utilisé pour percer des trous de haute précision du corps du cylindre et du manchon du moteur et d'autres trous précis.

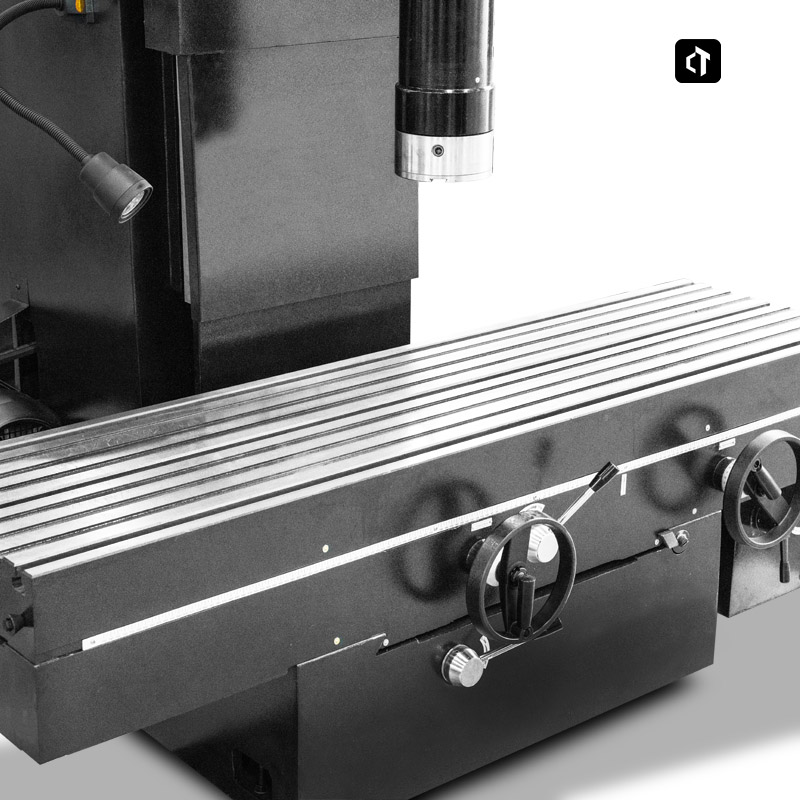

1. Le dispositif de déplacement longitudinal et latitudinal de la table ;
2. Appareil de mesure d'alésage ;
3. Fournit également un affichage numérique optionnel pour les accessoires longilignes et latimovants de la table pour servir les utilisateurs.
| Modèle | CT7220B |
| Diamètre d'alésage | ф 42- ф 180 mm (avec options) |
| Profondeur maximale du forage | 600 mm (avec options) |
| Course maximale de la broche | 800 mm |
| Distance entre l'axe de la broche et le corps | 355 mm |
| Vitesse de broche | 175.230.300.350.460.600 tr/min |
| Avance de la broche | 0,05,0,10,0,20 mm/ |
| Vitesse de déplacement rapide de la broche | 2800 mm/mmin |
| Dimensions de la table (L x l) | 1680*450 mm |
| Table de voyage | transversalement 1 50 mm dans le sens de la longueur 1 500 mm |
| Mouvement manuel de la table par tour de volant | 5 mm |
| Moteur principal | 3,3/4 kW |
| Moteur pour mouvement rapide de la broche | 0,75 kW |
| Moteur d'alimentation de table | 0,75 kW |
| Dimensions hors tout (L x l x H) | 2680*1500*2325 mm |
| Dimensions de l'emballage (L x l x H) | 1880*1580*2490 mm |
| Poids net/Poids brut | 3300/3500 kg |
