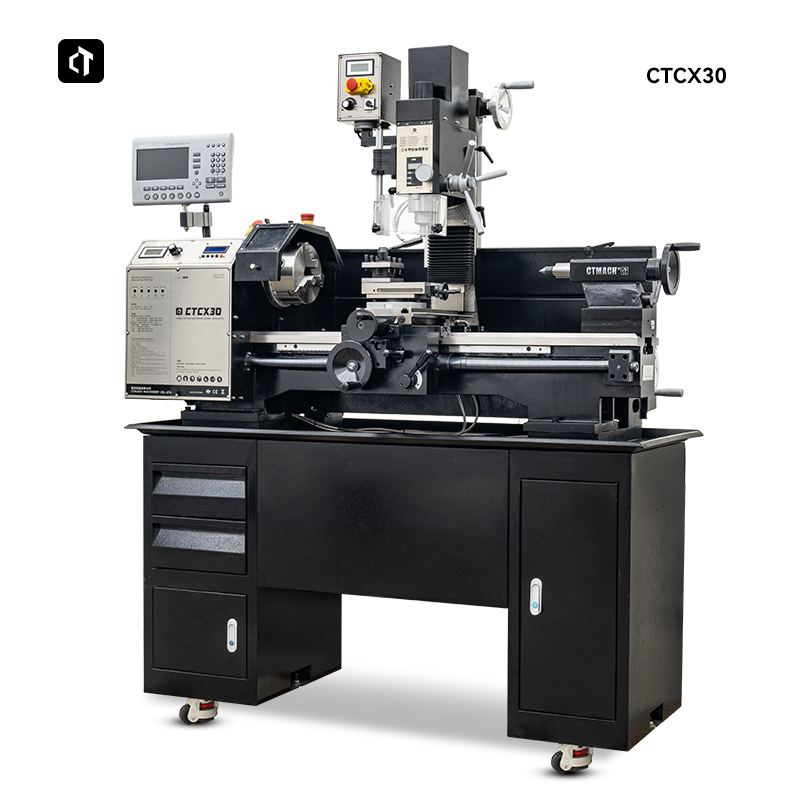

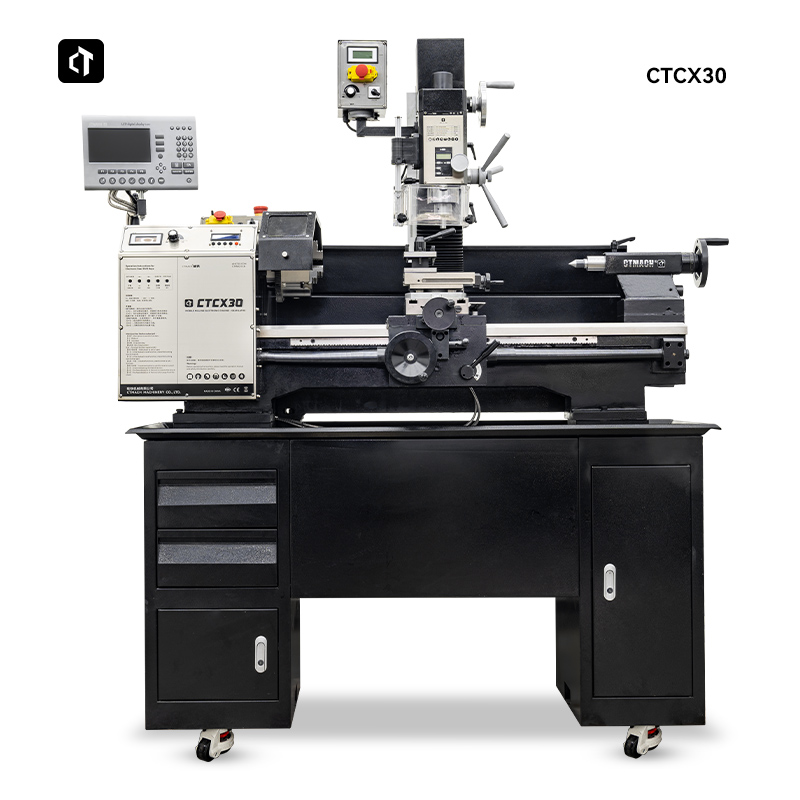

Il s'agit d'une combinaison tour/fraiseuse avec une tête de perçage et de fraisage qui peut se déplacer à gauche et à droite, vous aidant à tourner, percer, fraiser, aléser, aléser et faire face.
Modèle :
CTCX30Se balancer au-dessus du lit :
290mmBalancer sur le toboggan croisé :
165mmDistance entre les centres :
750mmCapacité de forage (acier/fer) :
30mmCapacité de surfaçage :
63mmCaractéristiques
1. L'unité combinée tour/fraiseuse CTMACH CTCX30 est une version mise à jour majeure du CTMACH CTCX30 avec une tête de fraisage amovible pour un usinage plus complexe.
2. Il est équipé d'une gamme complète d'équipements et d'accessoires de serrage de pièces et d'outils pour vous aider à démarrer dans le tournage, le perçage, le fraisage, l'alésage, l'alésage et le dressage.
3. Guides de tour trempés et rectifiés.
4. Tous les guides peuvent être ajustés par des bandes de cale.

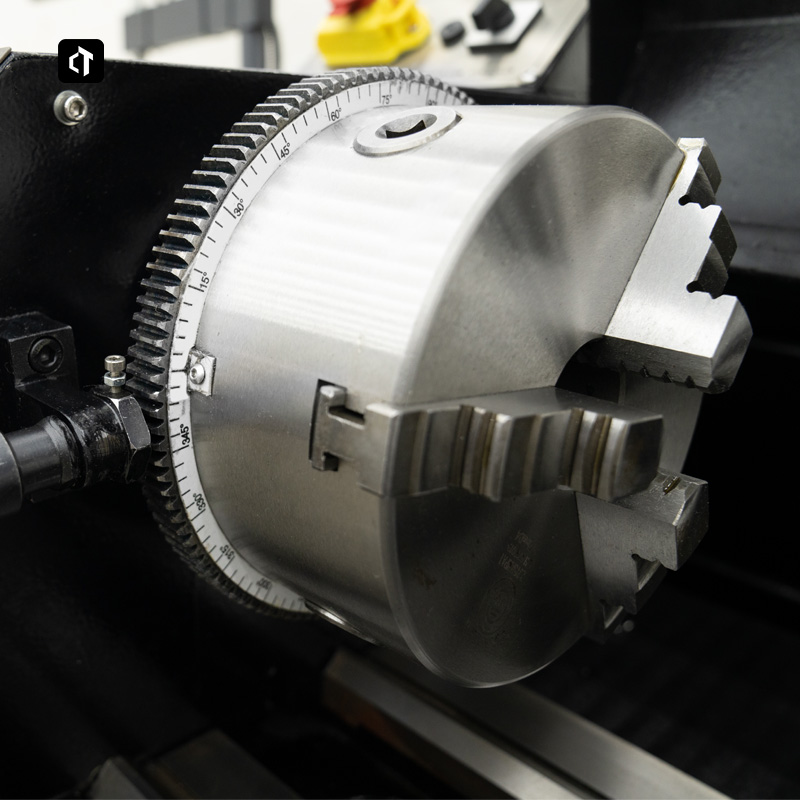

5. Camlock D1-4 grand alésage de broche Φ38mm
6. La broche trempée est soutenue par des roulements à rouleaux coniques réglables en 5 étapes de haute précision.
7. La contre-pointe est réglable pour une rotation conique de ± 5 mm.
8. Tête de fraisage amovible basée sur des guides linéaires.
9. La tête de perçage et de fraisage peut pivoter de ±90°.
10. Support très résistant.
11. Roue multifonctionnelle avec réglage de la hauteur et fonction de verrouillage.
| Modèle | CTCX30 |
| Tournant | |
| Diamètre maximum de rotation sur le lit | 290 mm |
| Diamètre maximum de rotation sur le chariot | 165mm |
| Distance entre deux éjecteurs | 750mm |
| Largeur du lit | 180mm |
| Plage de vitesse de broche | 50 ~ 2000 tr/min |
| Ouverture de la broche | 38mm |
| Cône de broche | MT5 |
| Grande course longitudinale du chariot | 160mm |
| Déplacement transversal du chariot intermédiaire | 560mm |
| Déplacement du chariot à outils | 85mm |
| Gamme/type de filetage métrique | 0,2 ~ 3,5 mm (18) |
| Plage/type de filetage en pouces | 8~48T.P.I (21) |
| Plage/type d'alimentation latérale | 0,017 ~ 0,25 mm/r (15) |
| Plage/type d'avance longitudinale | 0,07 ~ 1 mm/r (15) |
| Cône de la poupée mobile | MT3 |
| Déplacement du manchon de poupée mobile | 80mm |
| Moteur | 1500W |
| Perçage et fraisage | |
| Diamètre maximum de perçage | 30mm |
| Capacité de fraisage vertical | 16mm |
| Capacité de surfaçage | 63mm |
| Cône de broche | R8 |
| Course du manchon de broche | 50mm |
| Vitesse de broche | 100-2250 tr/min |
| Mouvement de la tête de fraisage à gauche et à droite | 500mm |
| Angle d'inclinaison du boîtier de broche | ±90° |
| Course de levage du caisson de la tête de perçage et de fraisage | 220mm |
| Distance de la broche à la colonne | 185mm |
| Distance de la broche à la table de travail | 300mm |
| Taille de la table de travail | 300*150mm |
| Nombre de rainures en T*largeur | 2*12mm |
| Moteur | 1100W |
| Autres | |
| Poids net (y compris l'armoire au sol) | 432Kg |
| Dimensions d'apparence | 151*76*183cm |
Machines Ctmach Co., Ltd. s'engage à fournir des produits spécialement conçus, un support technique et un service client au coût le plus bas. Notre objectif est de fournir des outils et des ressources pour aider nos clients à atteindre leurs objectifs créatifs et à transformer leurs concepts en produits réels.Que vous soyez engagé dans la R&D, l'éducation, la production à court terme ou simplement un entrepreneur créatif, les petites machines-outils de Bite peuvent vous permettre de répondre à vos besoins plus facilement, plus rapidement et de manière plus économique.Spécialisé dans les centres de personnalisation de petites machines-outils domestiques, les tours ménagers, les perceuses et fraiseuses domestiques, les petits tournages, perçages et fraisages multifonctionnels
