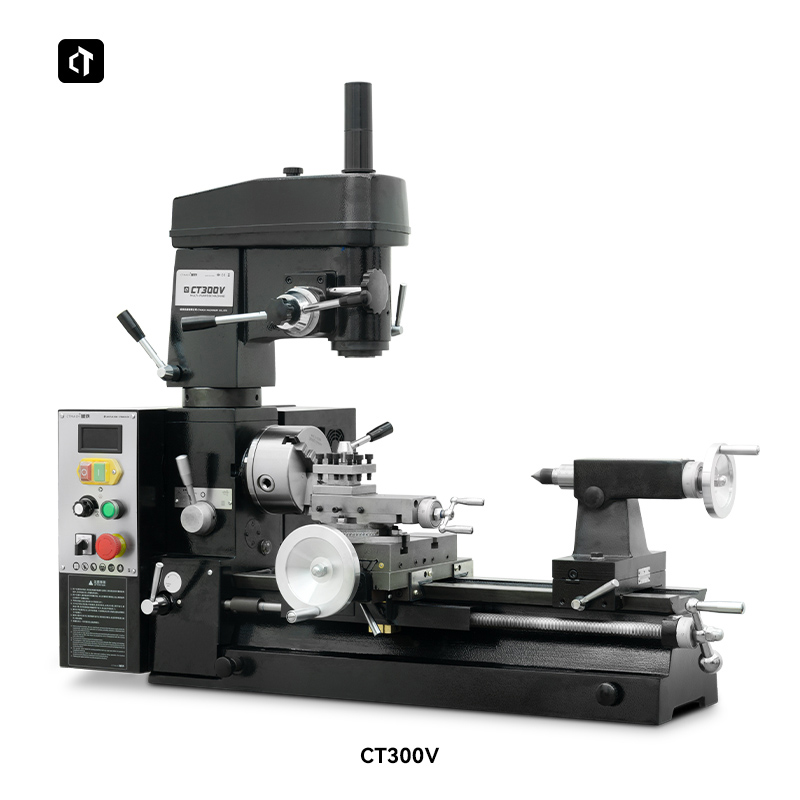

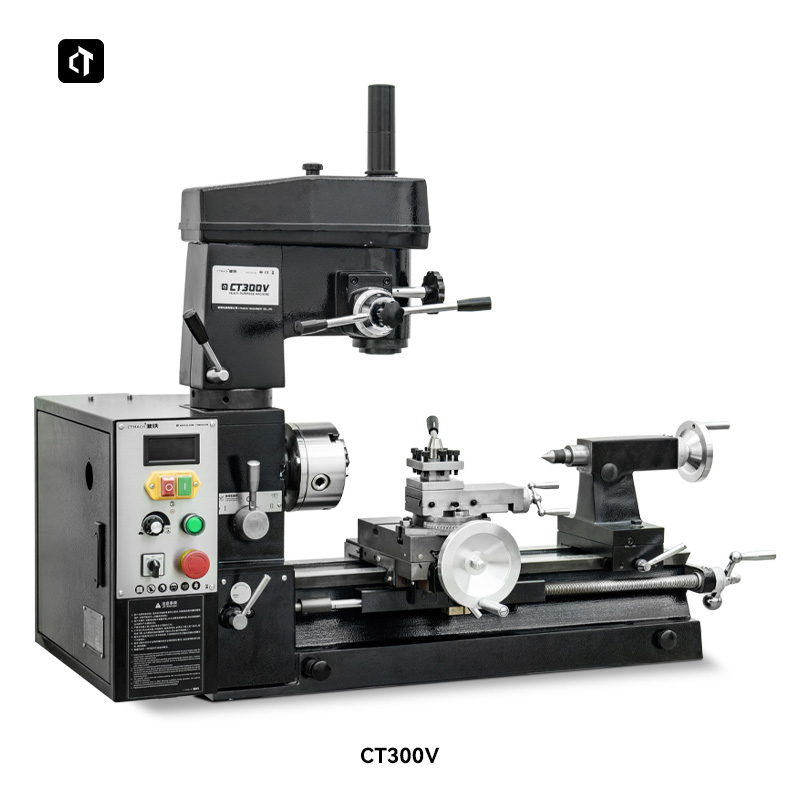

Cette machine répond aux attentes où la précision est primordiale, idéale pour les ateliers scolaires et industriels. Perçage, fraisage et tournage s'effectuent dans un espace réduit.
Modèle :
CT300VSe balancer au-dessus du lit :
300mmBalancer sur le toboggan croisé :
140mmDistance entre les centres :
500mmCapacité de forage (acier/fer) :
20mm1. Les roulements SKF importés sont utilisés pour améliorer la durée de vie et la précision.
2. Servomoteur 1000W, entraînement par courroie.

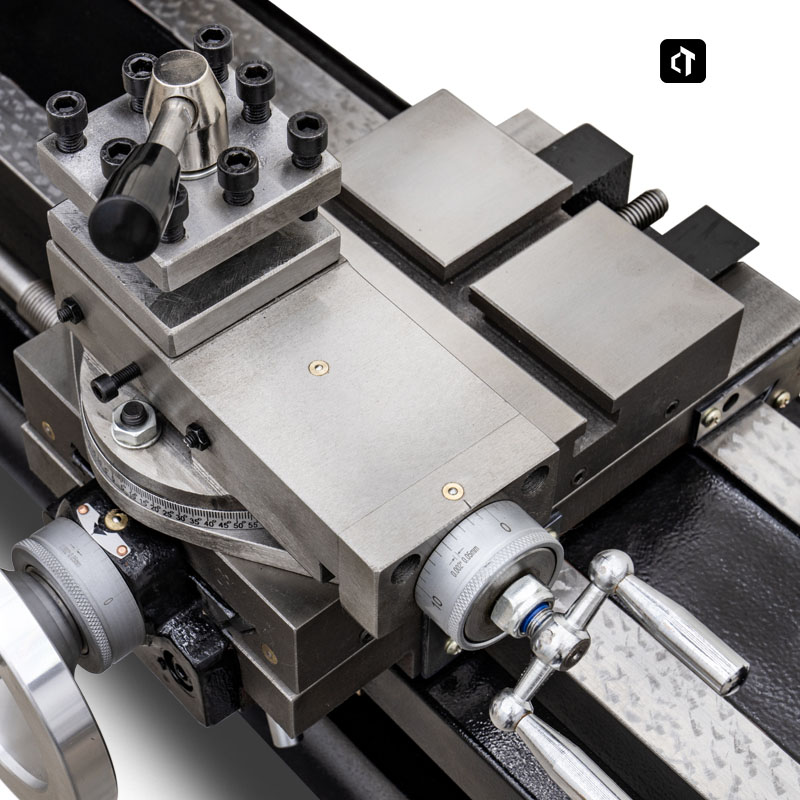

3. La glissière centrale est équipée de rainures en T pour la fixation des pièces et peut être utilisée comme établi de fraiseuse.
4. La glissière centrale adopte des rails de guidage à rainure en queue d'aronde, et l'espacement des rails de guidage peut être ajusté en fonction du cône de la lame, qui est résistant à l'usure, au contact de surface et présente une bonne rigidité.
5. Dispositif d'embrayage push-pull, qui peut basculer entre les opérations de tournage ou de perçage et de fraisage.
6. Conforme aux normes du système de production CE et ISO, sûr et fiable.
7. Une machine-outil multifonctionnelle adaptée à la maison, à l'atelier de réparation et au laboratoire.
Tournant
1. La broche dispose d'une régulation de vitesse en continu, jusqu'à 1850 tr/min.
2. Il peut tourner les filetages impériaux et métriques et alimenter automatiquement verticalement et horizontalement.
Fraisage
1. Le fraisage a une régulation de vitesse en continu, jusqu'à 1850 tr/min.
2. La broche offre deux modes d'alimentation : alimentation rapide et micro-alimentation.
3. La tête de fraisage peut être relevée, abaissée ou tournée à 360°.
| Modèle | CT300V |
| Tournant | |
| Balançoire au-dessus du lit | 300 mm |
| Balancement sur glissière transversale | 140 mm |
| Distance entre les centres | 500 mm |
| Cône de la broche | MT4 |
| Alésage de la broche | 26 mm |
| Course du vérin de la contre-pointe | 50 mm |
| Cône de la contre-pointe | MT3 |
| AVC latéral | 200 mm |
| Course du coulisseau supérieur | 80 mm |
| Filetages métriques (qualité) | 0,5 à 3 mm (14) |
| Filetage en pouces (qualité) | 11~40 TPI （20） |
| Gamme d'alimentation longitudinale | 0,036 à 0,072 mm |
| Vitesses de broche (qualité) | 0~1850 tr/min |
| Perçage et fraisage | |
| Max. forage diamètre | 20 mm |
| Taille de la table | 200x150mm |
| Taille des rainures en T | 12 mm |
| Voyage de la tête | 80 mm |
| Cône de la broche | MT3 |
| Course de la broche | 80 mm |
| Max. Broche à colonne | 175 mm |
| Max. Broche à table | 240～320mm |
| Vitesses de broche (qualité) | 0～1850r/min |
| Rotation de la tête | 360° |
| Autre | |
| Puissance du moteur | 1000W |
| NO | 200 kg |
| Dimensions hors tout | 1160x580x900mm |
