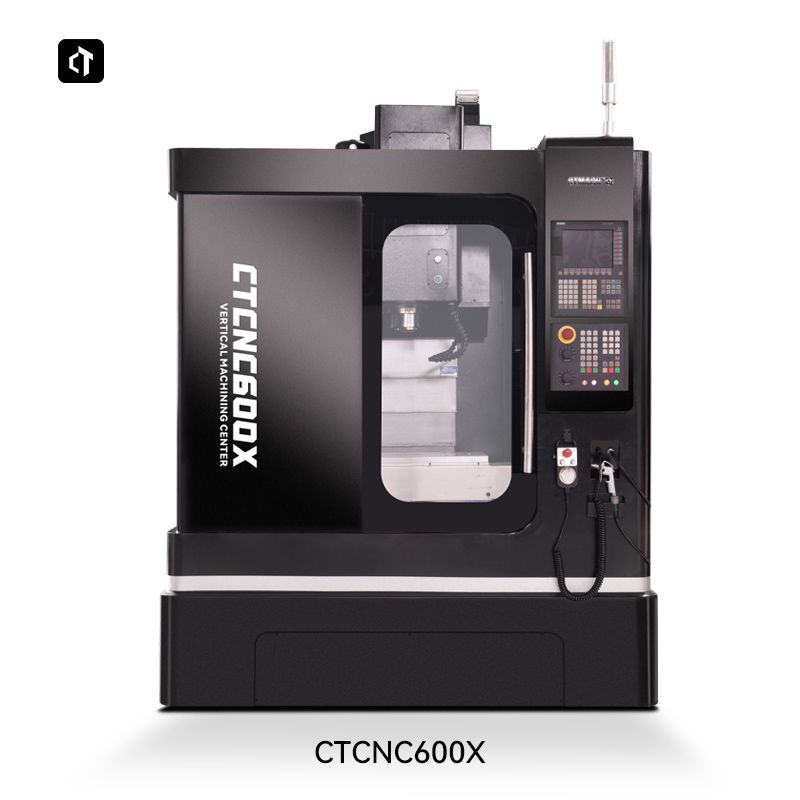

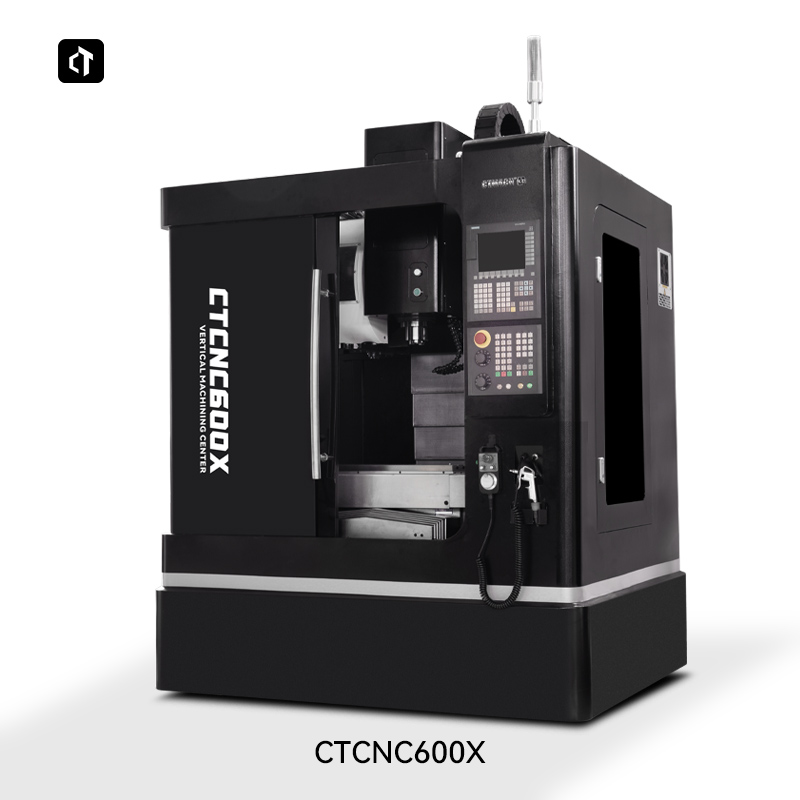

Le centre d'usinage compact CTCNC600X réalise automatiquement les opérations de perçage, fraisage, alésage et rectification. Il offre une grande précision de positionnement et de répétabilité, ainsi qu'une excellente fiabilité. Il est idéal pour la production à l'unité, en petites séries ou en grande série, notamment dans les secteurs de la fabrication de moules et de pièces en série.
Modèle :
CTCNC600XMoteur :
3.7KwCourse maximale de X :
500mmCourse max. de Y :
290mmMax.coursede Z :
420mmVitesse de broche :
0-8000 r/minTaille du tableau :
600*330mmDoté d'une structure de type lit, d'un matériau en fonte haute résistance et de nervures disposées de manière rationnelle, il possède une excellente rigidité.
La machine-outil, équipée d'un système CNC Siemens, est fabriquée avec précision, offrant une grande stabilité, une excellente précision de maintien, un contrôle au micron près, une compensation intelligente et un fonctionnement stable.
Haute précision de positionnement, avec une répétabilité de ±0,005 mm ;

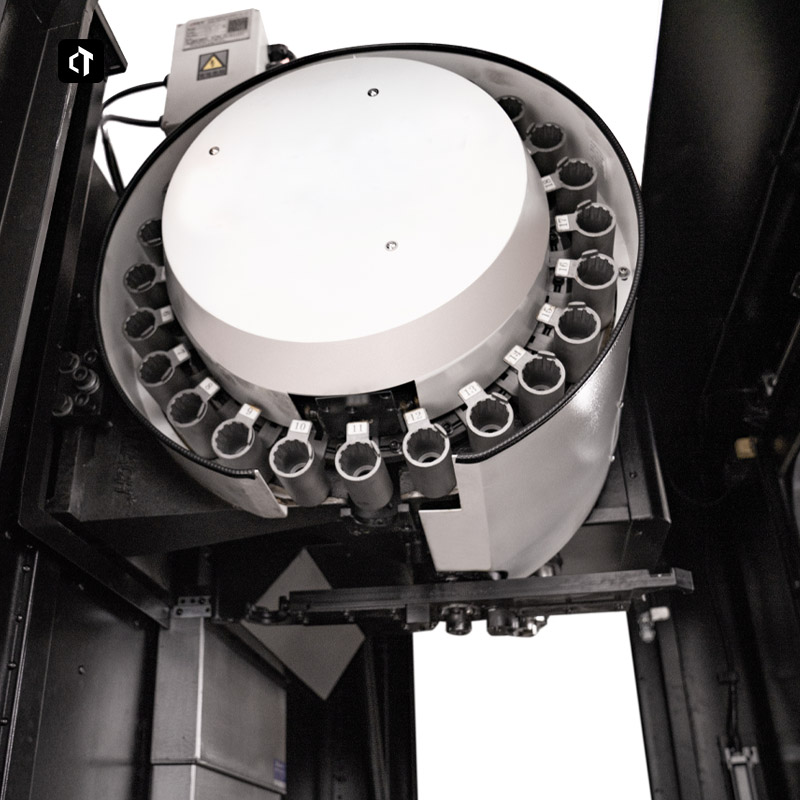

Magasin d'outils robotisé 24T + broche à changement rapide BT30 : Le bras robotisé offre une vitesse de changement d'outil rapide et un faible taux de panne, combinés à la broche BT30 à grande vitesse, maximisant à la fois l'efficacité du changement d'outil et de la coupe, permettant un usinage fluide et ininterrompu de petites pièces en aluminium, en cuivre et en acier.
Le système de transmission à haute rigidité utilise des roulements à contact oblique NSK dédiés pour la vis-mère, assurant une faible génération de chaleur, une rigidité élevée et une longue durée de vie lors d'un fonctionnement à grande vitesse, offrant ainsi une garantie essentielle pour l'usinage de haute précision.
| Modèle | CTCNC600X |

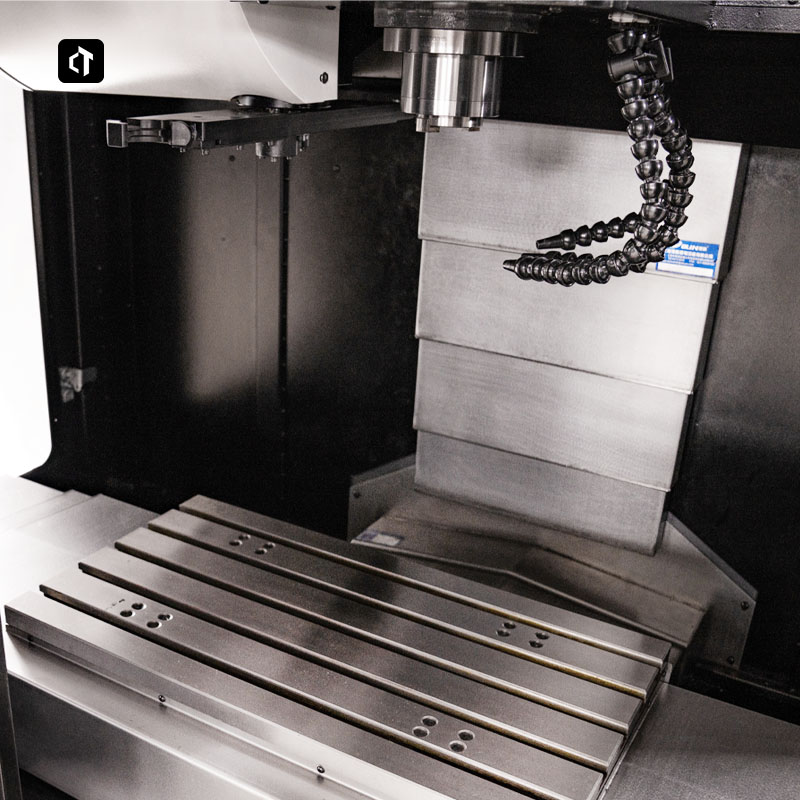

| Table de travail (L*l) | 600*330 mm |
| Spécifications des rainures en T | 14 mm x 5 x 60 mm |
| Déplacement des axes X/Y/Z | 500*290*420 mm |
| Distance entre la face d'extrémité de la broche et la table de travail | 130-580 mm |
| Distance entre le centre de la broche et la surface de la colonne | 423 mm |
| Cône de broche | BT30-90 |
| Spécifications des magazines d'outils | 24T |
| Vitesse de broche du magasin d'outils | 0~8000 tr/min |
| Précision du positionnement | 0,005 mm |
| Répétabilité | 0,005 mm |
| Vitesse de déplacement maximale des trois axes | 10000 mm/min |
| servomoteur de broche | 3,7 kW |
| Servomoteur à trois axes | 3,5 N·m + 3,5 N·m + 8 N·m |
| Puissance de la pompe à eau | 120 W |
| Dimensions extérieures | 1722*1456*2100 mm |
| Dimensions de l'emballage | 1850*1800*2310 mm |
| Poids net | 2200 kg |
| Poids brut | 2350 kg |
