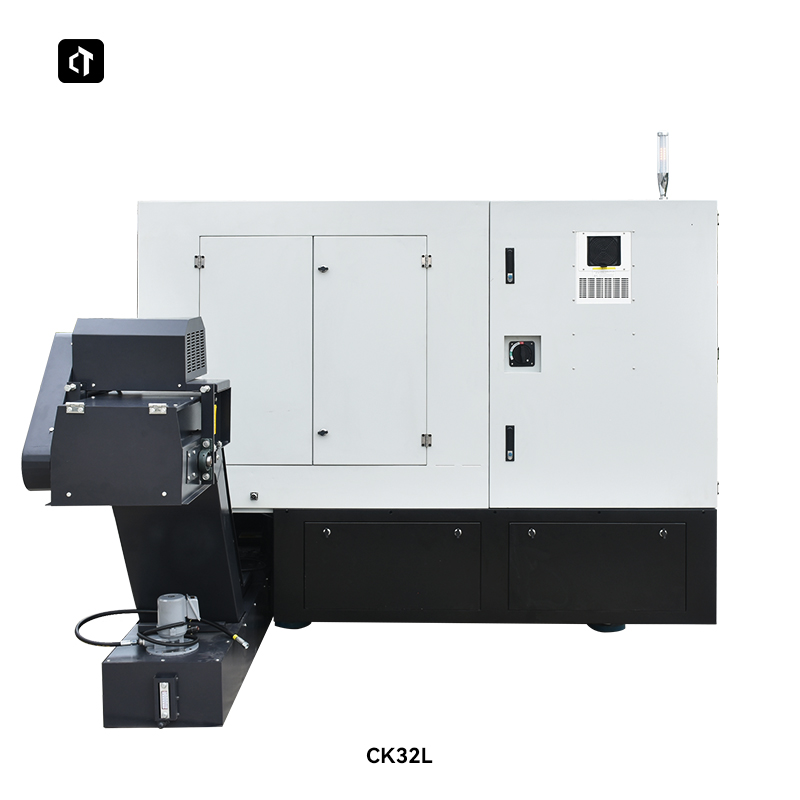

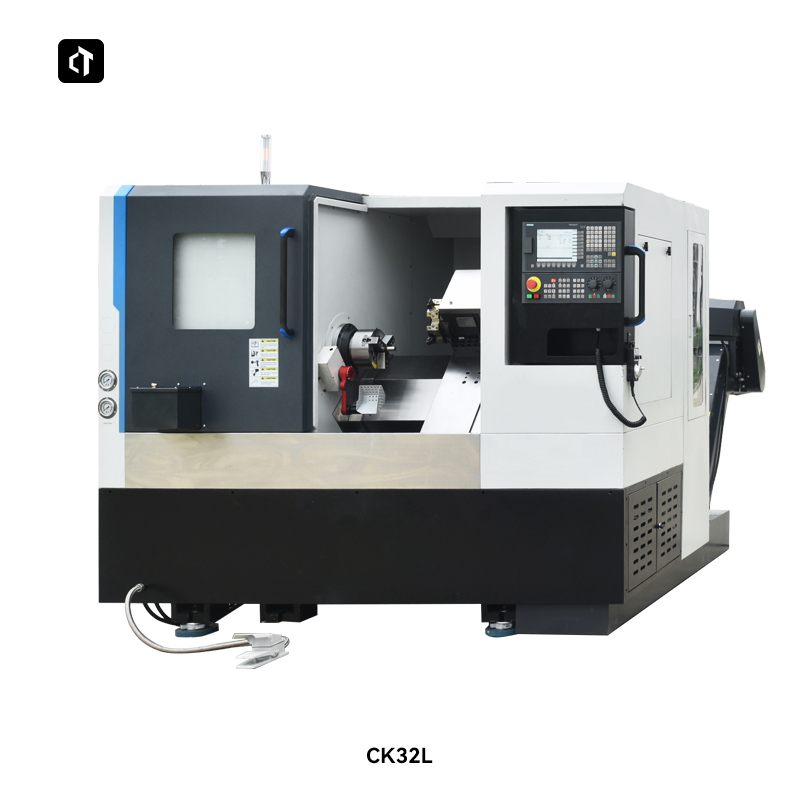

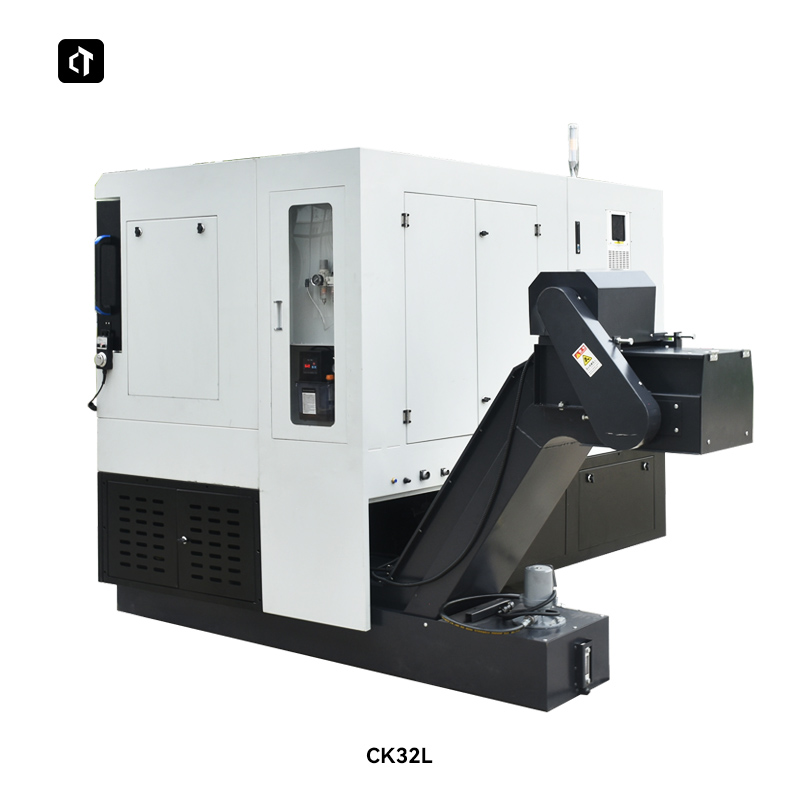

La machine-outil CTMACH CK32L permet d'usiner des pièces cylindriques, coniques, circulaires, des faces d'extrémité et des rainures, et de percer des trous pour réaliser différents types de filetages. Sa structure à banc incliné intégré est étanche, extrêmement rigide et facile à utiliser. Grâce à ses performances supérieures, sa robustesse, sa stabilité à long terme et sa haute précision, le tour CNC CTMACH CK32L vous garantit des services d'usinage irréprochables.
Modèle :
CK32LSe balancer au-dessus du lit :
320mmBalancer sur le toboggan croisé :
160mmDistance entre les centres :
500mmMoteur :
5.5KWCaractéristiques:
Tour CNC incliné de haute précision avec vis et guidage linéaire taïwanais.
La broche à cartouche de haute précision assure rigidité et précision.
La vis à billes de haute précision de classe C3 de Taïwan assure une précision de positionnement plus stable.
Contrôleur Siemens, Fanus, Syntec, Fagor en option.
La construction monobloc en fonte de l'ensemble de la machine assure une rigidité élevée.
Configuration standard1. Contrôleur GSK 980TDL. 2. Moteur d'avance et variateur GSK. 3. Broche à cartouche. 4. Servomoteur de broche GSK 5,5 kW. 5. Mandrin hydraulique à 3 mors de 200 mm. 6. Contre-pointe hydraulique. 7. Tourelle hydraulique à 8 stations. 8. Éclairage de travail. 9. Système de lubrification automatique. 10. Système de refroidissement automatique. 11. Vis et rail de guidage linéaire (fabrication taïwanaise).
Configuration optionnelle1. Commande numérique Siemens, Fanuc, Syntec ou Fagor. 2. Tourelle électrique à 6 ou 8 postes. 3. Tourelle porte-outils motorisée à 8 postes. 4. Pince à ressort. 5. Alimentateur de barres automatique. 6. Convoyeur.
| Modèle | CK32L |
| Distance entre les centres | 500 mm |
| Balançoire maximale au-dessus du lit | 320 mm |
| Balancier maximal au-dessus du toboggan transversal | 160 mm |
| Vitesse de broche maximale | 4000 tr/min |
| Alésage de broche | 56 mm |
| Nez fusiforme | A2-5 |
| diamètre du mandrin | 160 mm |
| Déplacement sur l'axe X | 210 mm |
| Déplacement de l'axe Z | 500 mm |
| Déplacement rapide des axes X/Z | 15/15 m/min |
| Type de tourelle | tourelle hydraulique |
| numéro de station d'outillage | 8 |
| porte-outil | 20*20 mm |
| Manchon de contre-pointe type | manchons hydrauliques |
| diamètre extérieur | 60 mm |
| Déplacement max. | 80 mm |
| Conicité de l'alésage | MT4 |
| puissance du moteur de broche | 5,5 kW |
| puissance de la pompe à liquide de refroidissement | 120 W |
| Type de guidage et de vis | Guidage linéaire et vis de Taïwan |
| Dimensions hors tout (L*l*H) | 2650* 1550*1750 mm |
| Dimensions de l'emballage (L*l*H) | 2850* 1750*2150 mm |
| Poids net/brut | 2400/2700 kg |
Machines Ctmach Co., Ltd. s'engage à fournir des produits spécialement conçus, un support technique et un service client au coût le plus bas. Notre objectif est de fournir des outils et des ressources pour aider nos clients à atteindre leurs objectifs créatifs et à transformer leurs concepts en produits réels.Que vous soyez engagé dans la R&D, l'éducation, la production à court terme ou simplement un entrepreneur créatif, les petites machines-outils de Bite peuvent vous permettre de répondre à vos besoins plus facilement, plus rapidement et de manière plus économique.Spécialisé dans les centres de personnalisation de petites machines-outils domestiques, les tours ménagers, les perceuses et fraiseuses domestiques, les petits tournages, perçages et fraisages multifonctionnels
