Table pivotante ±45°
Alimentation automatique sur X, Y, Z
Table de travail à déplacement rapide sur X, Y, Z
Tête de fraisage pivotante ±360°
Traité par durcissement triaxial
Surface de table durcie et finement rectifiée
DRO fourni en supplément
Modèle :
CT1450ACapacité de forage (acier/fer) :
50mmCapacité de surfaçage :
200mmCapacité de fraisage en bout :
50mmCapacité de taraudage :
30mmMoteur :
4Kw (vertical), 4Kw (horizontal)Caractéristiques

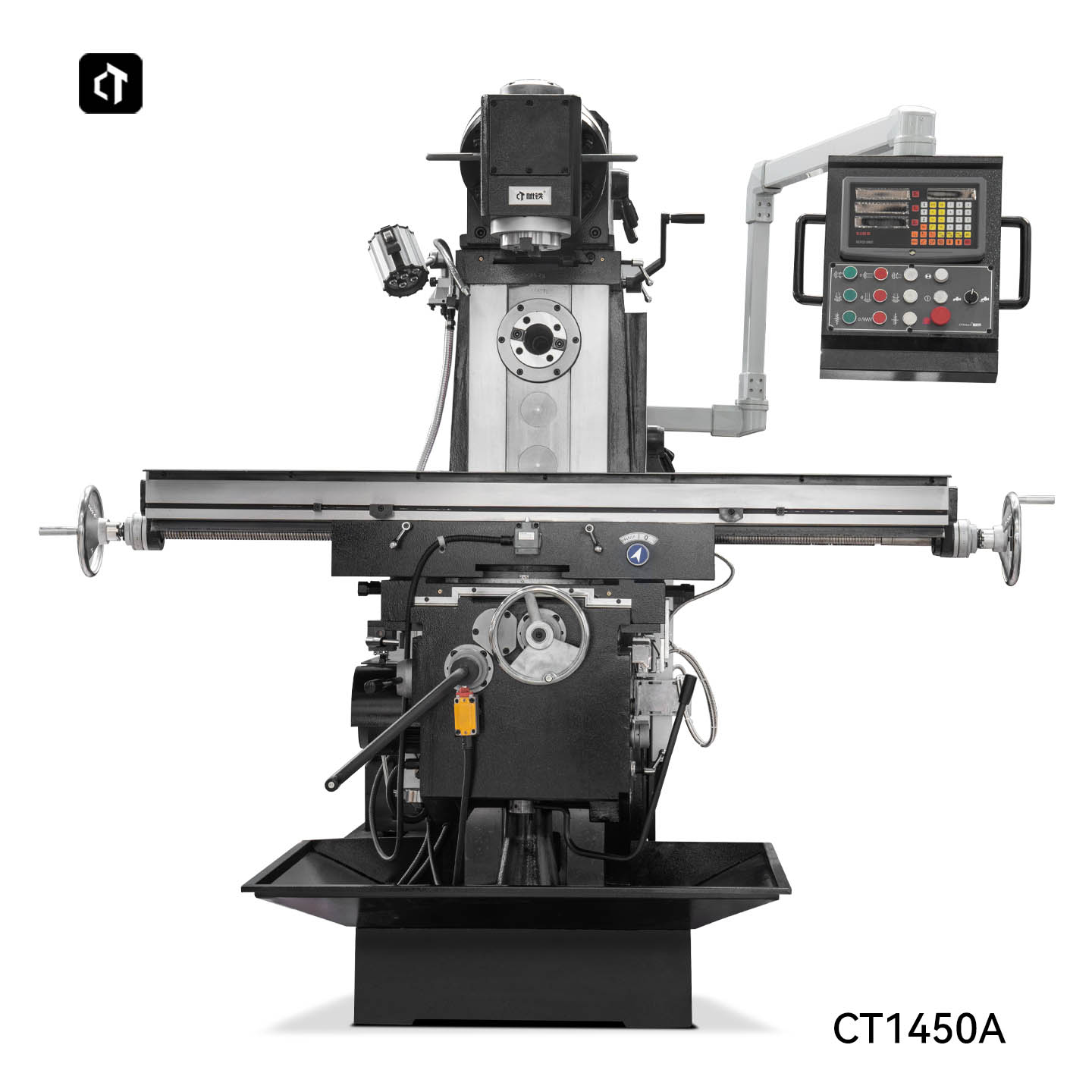

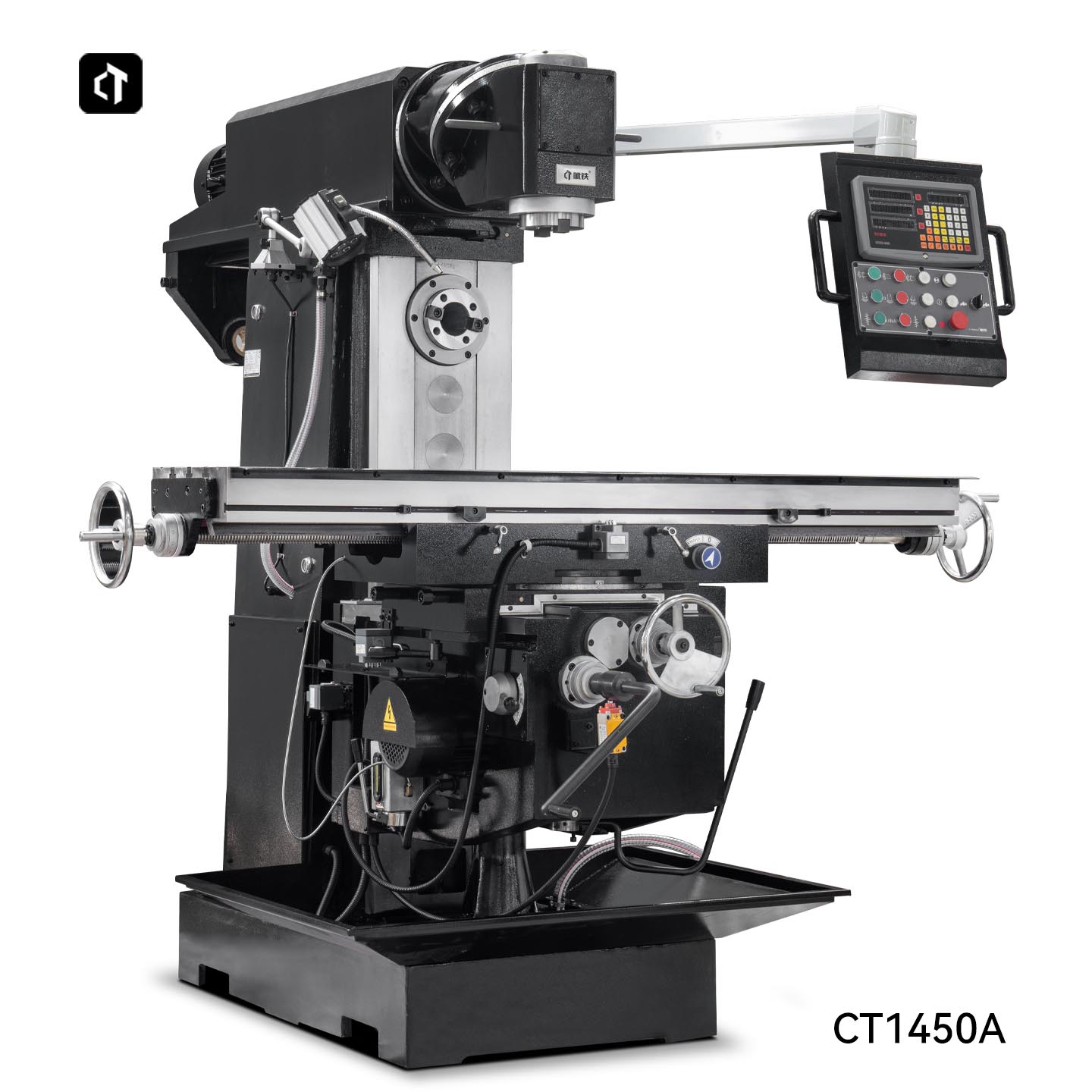

Fraiseuse universelle verticale et horizontale CT1450A
La broche dispose d'un changement de vitesse à 12 vitesses, d'un couple important, d'une bonne stabilité et peut être utilisée pour un fraisage de grande taille.
La tête de fraisage verticale peut être inclinée à gauche et à droite et la table de travail peut être tournée à 45°.
La table de travail dispose d'une alimentation automatique à trois axes ou d'un mouvement rapide, et l'alimentation manuelle de l'axe Z peut atteindre 400 mm.
Équipé d'un affichage numérique à réseau à trois axes pour assurer l'efficacité du travail.
Les trois axes sont trempés et la surface de la table de travail est durcie et finement rectifiée.
Le corps de la machine et la plate-forme de levage sont des rails de guidage carrés et la glissière est allongée pour améliorer la stabilité de la course de la table de travail.
Le meulage de haute précision des broches entièrement en acier, de la fonte résistante et des trous de l'arbre du boîtier de broche sont finement alésés, rodés et détendus pour garantir une précision à long terme et durable.
Les engrenages entièrement en acier sont rectifiés pour rendre la machine-outil très précise, très rigide et très stable.
| Modèle | CT1450A |
| Capacité de forage | 50 mm |
| Capacité de taraudage | 30 mm |
| Capacité de fraisage vertical | 50 mm |
| Capacité de surfaçage | 200 mm |
| Capacité de fraisage horizontal | 200 mm |
| Cône de la broche | ISO50 (vertical), ISO50 (horizontal) |
| Plage de vitesse de la broche verticale | 60-1700 tr/min, (12) |
| Plage de vitesse de broche horizontale | 60-1800 tr/min, (12) |
| Distance entre la broche verticale et la colonne | 100~1000mm |
| Distance entre la broche verticale et la table | 150~550mm |
| Distance entre la broche horizontale et la table | 0~400mm |
| Angle de rotation de la tête de fraisage | ±360° |
| Taille de la table | 1630*360mm |
| Déplacement de la table (X, Y, Z) | 1000*320*405mm |
| Rainures en T (nombre - largeur - espacement) | 3/18/80 mm |
| Angle de rotation de la table | ±45° |
| Capacité de charge de la table | 200 kg |
| Puissance du moteur principal (vertical/horizontal) | 4 kW (vertical), 4 kW (horizontal) |
| Taille de l'emballage | 200*210*225cm |
| Poids net | 2650 kg |
| Poids brut | 2850 kg |
