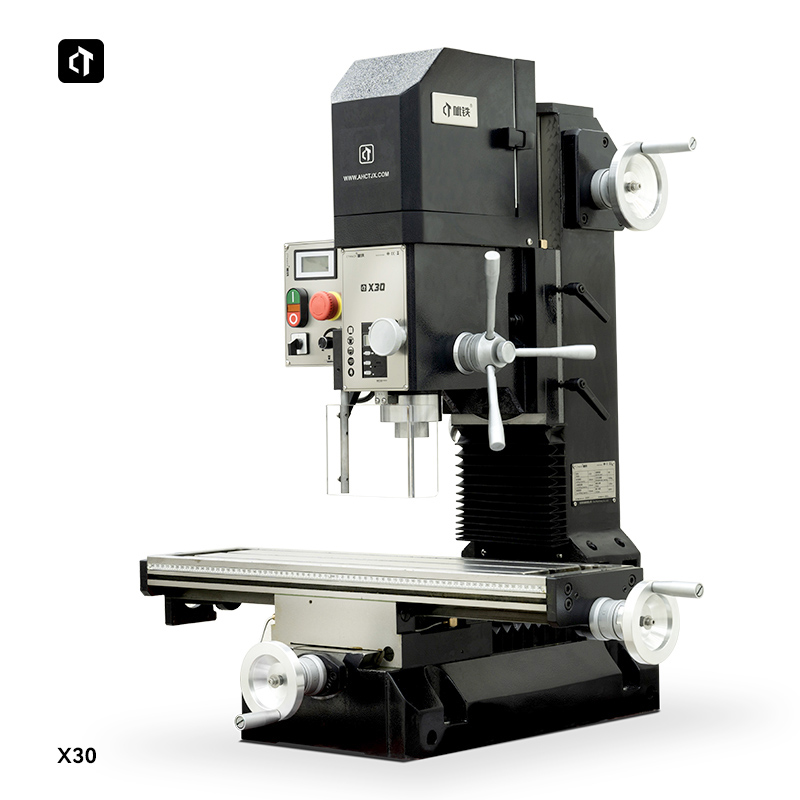

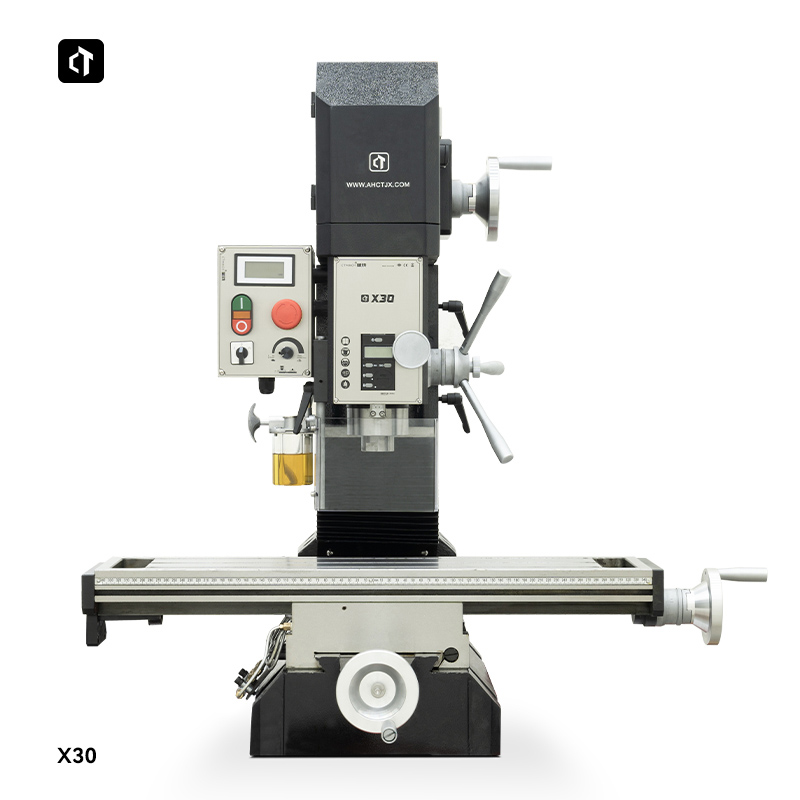

La perceuse-fraiseuse X30 est conçue pour les clients souhaitant passer aux machines CNC. Sa structure et sa rigidité sont bien supérieures à celles des fraiseuses manuelles classiques.
Modèle :
X30Capacité de forage (acier/fer) :
30mmCapacité de surfaçage :
63mmCapacité de fraisage en bout :
20mmMoteur :
1500wCaractéristiques
Ce prototype, conçu à partir d'une petite fraiseuse CNC et d'un centre d'usinage, incarne le concept de fabrication de précision. Il est équipé d'une vis à billes à trois axes originale et d'un système de pompe à circuit d'huile pour assurer une transmission précise et une lubrification efficace. Les colonnes, la base et l'établi épaissis créent une structure compacte, élégante et rigide, offrant un support stable pour les usinages intensifs.
Actuellement, elle a démontré d'excellentes performances en tant que machine-outil manuelle. De plus, son potentiel d'évolution est considérable : la machine est pré-équipée d'un support moteur trois axes, sans modification de la structure mécanique. L'ajout d'un moteur trois axes et d'un système CNC permet de passer facilement d'un mode manuel à une perceuse-fraiseuse CNC, répondant ainsi à divers besoins d'usinage et offrant une solution pratique pour moderniser votre production.
| Modèle | X30 |
| Diamètre de perçage | 30 mm |
| Diamètre de fraisage en bout | 20 mm |
| Diamètre de surfaçage | 63 mm |
| Taille de la table de travail | 700 mm * 180 mm |
| Spécifications des rainures en T | 12 mm * 3 |
| Capacité de charge de la table de travail | 80 kg |
| Cône de la broche | R8 |
| Course du manchon de broche | 70 mm |
| Distance entre l'extrémité de la broche et la table de travail | 50~340mm |
| Distance entre le centre de la broche et la surface de guidage de la colonne | 210 mm |
| Course de la table de travail (XY) | 480*180mm |
| Course de la tête de broche (Z) | 280 mm |
| Plage de vitesse de broche | L 50~1500, H 1400~3000 tr/min |
| Niveau de précision des vis | P4 |
| Puissance du moteur de broche | 1,5 kW |
| Dimensions d'apparence de la machine-outil | 880*780*980mm |
| Dimensions de l'emballage de la machine-outil | 74*74*108cm |
| Poids de la machine-outil | 150 kg |
| Poids de l'emballage | 175 kg |
